Oracle Database Architecture(오라클 데이터베이스 아키텍처)_01





1. INSTANCE
   1. SGA
      1. Shared Pool
      2. Buffer Cache
      3. Redo Log Buffer
      4. Large Pool, Java Pool, Stream Pool
   2. PGA
   3. Process
      1. Background Process





1. Instance

• Oracle DB에 접근(엑세스)하는 수단
• SGA+Background Process 로 구성되어 있음.



2. SGA(System Global Area)

• Instance 가 시작될 때 Memory 가 할당됨
• 모든 Server Process 및 Backgroud Proceses 에서 공유됨.
• SGA는 Shared Pool, Buffer Cache, Redolog Buffer 로 구성되어 있음.

SGA 크기 관련 Parameter SGA_MAX_SIZE SGA_TARGET DB_CACHE_SIZE LOG_BUFFER SHARED_POOL_SIZE JAVA_POOL_SIZE, LARGE_POOL_SIZE, STREAM_POOL_SIZE

PGA 크기 관련 Parameter  PGA 자동관리 PGA_AGGREGATE_TARGET PGA_AGGREGATE_LIMIT 수동관리(WORKAREA_SIZE_POLICY=MANUAL) SORT_AREA_SIZE HASH_AREA_SIZE BITMAP_MERGE_AREA_SIZE CRETE_BITMAP_AREA_SIZE ...

SGA+PGA 동적 관리 Parameter Memory_target

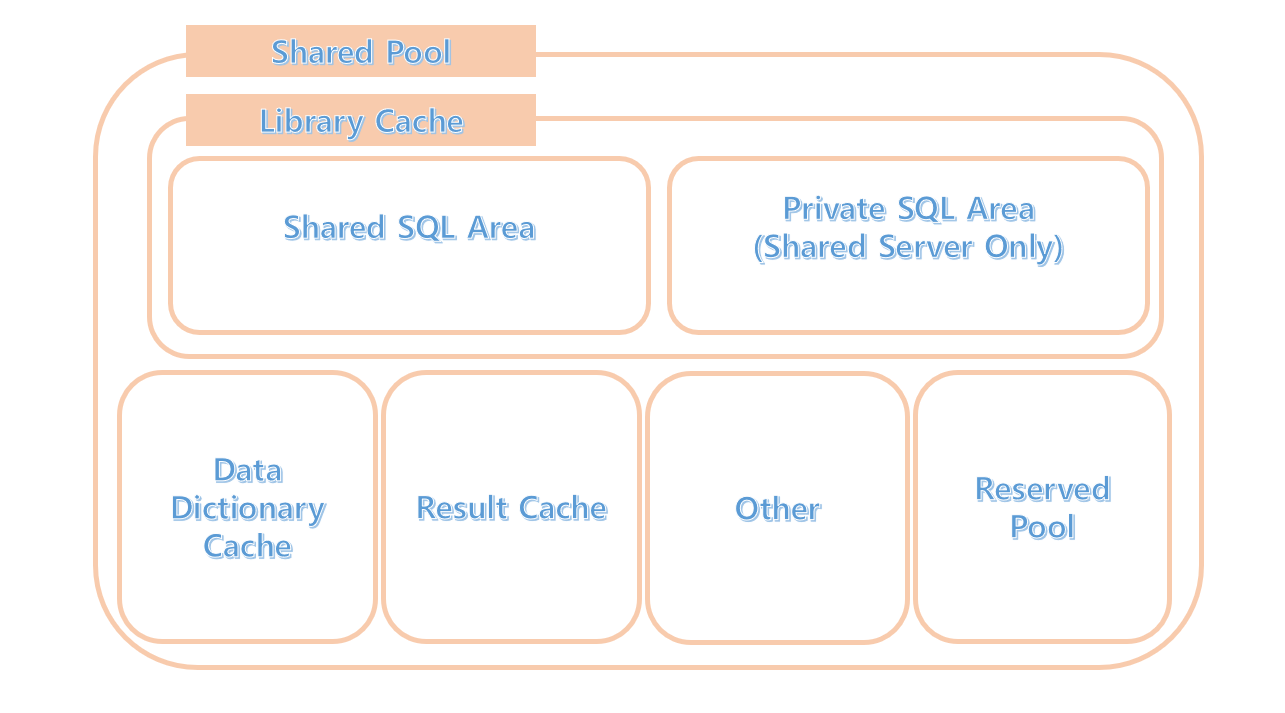

2.1. Shared Pool

• DB에서 수행된 SQL 실행계획, PL/SQL 패키지, 프로시저, 함수, 커서 정보를 공유
• Shared_pool_size 파라미터값으로 조정(내부의 세부사항은 변경 불가)
• LRU 알고리즘으로  메모리 관리(Leat Recently Used Alogorithm : 가장 오랫동안 호출하는 않은 블록을 변경)
  • library cache : 최근 수행된 SQL 및 PL*SQL 의 실행꼐획과 구문 분석 정보를 저장하고 공유함.
  • Dictionary cache : Database Object에 대한 정보를 저장(Table, Index, column, Privilege 등)





2.2. Buffer Cache

• 데이터 파일에서 읽은 데이터 블록을 저장
• cache 영역에 저장하여 Disk IO를 줄임
• LRU 알고리즘으로 관리
• DBWR 프로세스로 cache영역에 데이터를 데이터파일에 내려씀.
• DB_BLOCK_SIZE : 데이터 블록의 크기를 결정하며, DEFAULT 8k, BI, DW DB에선 해당 파라미터 값을 32K로 사용



2.3. Redo Log Buffer

• 데이터 블록의 모든 변경사항을 기록함.
• Recovery의 목적으로 저장(Database Recovery, Instance Crush Recovery)
• LGWR 프로세스에 의해 Redo Log file로 저장
• LOG_BUFFER 파라미터로 크기를 지정

2.4. Large Pool

• Shared Pool의 부하를 감소시키지 위해 사용
• I/O 작업을 수행하는 DBWR의 Slave Process의 정보를 저장
• RMAN을 사용한 Backup&Recovery 시 I/O Slave Process를 사용할 수 있다.
• Parallel 작업 수행 시 사용됨.



2.5. Java Pool

• 오라클 JVM 사용 시 구성이 필요.

2.6. Stream Pool

• Stream Process 에 필요한 Buffer Queue Message를 저장
